Hidrolik Sistem Debi Hesabı

Q = ( V X n X μ ) / 1000
Q : Debi ( litre / dakika )
V : Pompanın iletim hacmi ( cm3 / devir )
n : Kullanılan elektrik motorunun devri ( devir / dakika )
μ : Pompanın volümetrik verimi ( 0,90 – 0,95 alınabilir.)



Elektrik Motoru Güc Hesabı

P = ( p X Q ) / 540
P : motor gücü ( kiloWatt ; kW )
p : pompa basıncı ( bar )
Q : pompa debisi ( litre / dakika )
Not : Motorun verimi 0,9 alınmıstır.



Hidromotor Seçim Hesabı

T = ( V x Ap x φ ) / 63
T : Hidromotorun verdiği tork ( Nm )
V : Hidromotor iletim hacmi ( cm3 / devir )
Ap : Hidromotorun kullandığı basınç ( giris ve çıkıs basınç farkı ) ( bar )
φ : Hidromotor verimi (0,95 alınabilir)



KULLANILMASI GEREKEN AKIŞ HIZLARI:

BASINÇ HATTI:

50 bar’a kadar 4m/s

100 bar’a kadar 4.5m/s

150 bar’a kadar 5m/s

200 bar’a kadar 5.5m/s

200 bar’dan sonra 6-7m/s

EMİŞ HATTI:

0.5 ile 1.5m/s

DÖNÜŞ HATTI:

2 ile 3 m/s

Formül

Q=Debi miktarı………It/dak

V= Ortalama hız……..m/s

D= Boru iç çapı……….mm

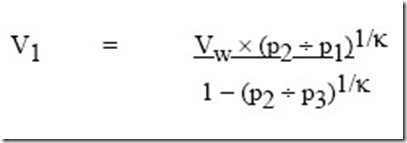

Hidrolik Akümülatör Şarj Hesabı (adiabatik, hızlı dolma ve bosalma)





K : Adiabatik sistemler için düzeltme faktörü ( 1.4 alınacaktır. )
V1 : Seçilecek akü hacmi (litre)
P1 : Akü ön dolum basıncı (bar) (Akünün sarj edilmesi gereken basınç)
P1 = 0.9 x P2
P2 : Minimum isletme basıncı (bar)
P3 : Maksimum sistem basıncı (bar)
